產品介紹

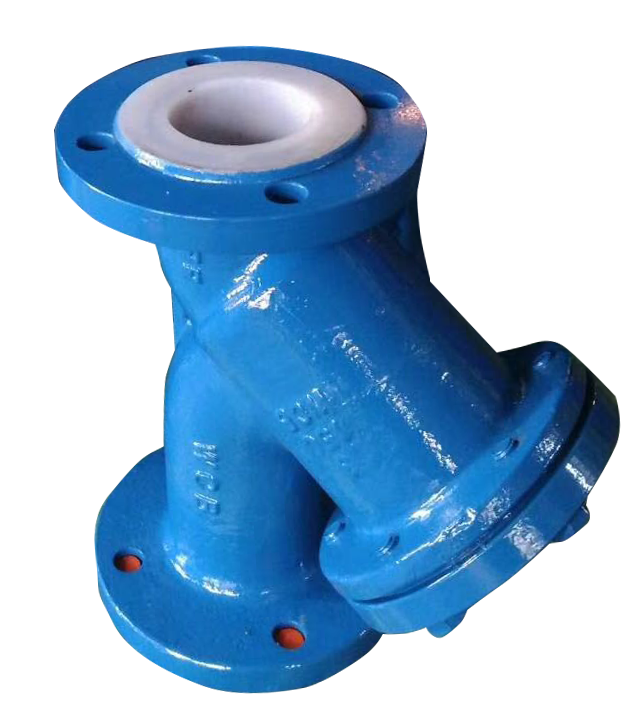

  華凱襯氟Y型過濾器是本廠根據客戶使用要求結合過濾器和氟塑料裏閥門的優點研發的一種新型的過濾器產品。本產品適用於：各種濃度的鹽酸、硫酸、 氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀硫酸交替、各種有機溶劑和除熔融堿金屬、元素氟及芳香徑類外的其他強腐蝕性介質 (注：不同的襯裏材料適用介質有所不同)。本產品殼體材質以碳鋼內襯氟塑料，濾網材質為F46、F4等材質。本產品具有耐腐蝕強、過濾效率高、維護方便等優點。

  產品特點

  襯四氟Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有規格濾網的濾筒後，其雜質被阻擋，而清潔的濾液則由過濾器出口排出， 當需要清洗時，隻要將可拆卸的濾筒取出，處理後重新裝入即可，因此，使用維護方便。Y型過濾器又名除汙器、過濾閥，是輸送介質的管道係統的一種裝置， 其作用是過濾介質中的機械雜質，可以對汙水中的鐵鏽、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置 有規格濾網的濾筒後，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，隻要將可拆卸的濾筒取出，處理後重新裝入即可，因此，使用維護方便。

  標準尺寸

口徑	DN25	DN32	DN40	DN50	DN60	DN80	DN100	DN125	DN150	DN200
L	165	185	200	230	295	315	355	405	480	605
H	115	115	145	165	175	205	230	285	315	400

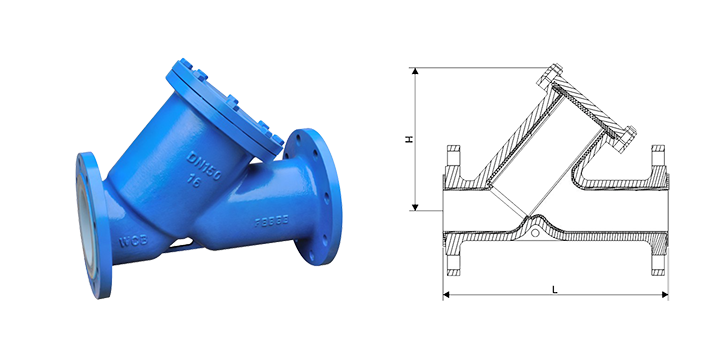

  外形尺寸

  安裝方式

  Y型過濾器屬於管道粗過濾器係列，也可用於氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。本公司所生產的Y型過濾器(水過濾器)能根據客戶具體要求(特殊壓力、特殊口徑)定製。Y型過濾器(水過濾器)具有製作簡單、安裝清洗方便、納汙量大等優點。

  安裝說明

  安裝過濾器前要認真清洗所管道的螺紋連接表麵，使用管道密封膠或特氟龍帶(聚四氟乙烯) 要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路係統。過濾器可以水平安裝或垂直向下安裝。

  技術選型

稱通經（DN）	25-200	連接方式	法蘭
殼體材質	碳鋼襯F4（F46）	法蘭壓力	0.25-2.5MPa/150LB
濾芯材質	F4、F46	法蘭密封麵	RF
過濾精度	10目-100目	墊片材質	PTFE

  維護說明

  工作一段時間後(一般不超過一周)，應進行清洗，以清除係統初始運行時積聚在濾網上的雜質汙物。在此後，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排汙絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。

  每次維護、清洗前，應將過濾器與帶壓係統隔離。清洗後，重新安裝時要使用新的密封墊。

  附 注

  可根據用戶提供的規格、型號及樣品加工定製!
