產品介紹

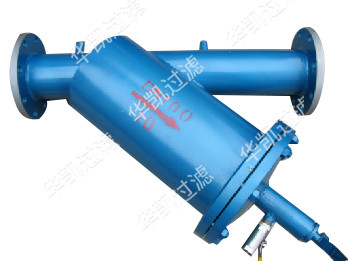

  華凱SH手搖刷式Y型過濾器由過濾器本體、不鏽鋼過濾網、帶手柄的清洗刷架組、排汙閥及壓力表所組成，清洗刷架組穿過過濾器蓋， 清洗刷安裝在不鏽鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排汙時，隻要打開排汙閥順時針方向搖動手柄數圈， 即可完成排汙，不拆卸過濾器清洗內部濾網，清洗排汙過程水流不中斷。

  外形尺寸

  技術參數

  單台過濾流量可達970M3/H

  過濾精度從4000μm -20μm

  濾網可選鑽孔(4000-800μm)、楔形(1000-50μm)、編織組合(800-20μm)

  工作壓力≥0.1MPa

  工作壓力≤1.6MPa

  工作溫度≤95℃

  清洗方式：刷式

  安裝形式：可立式安裝或臥式安裝，多台並聯可獲得更大流量

  產品選型

  為了能更適用客戶的水係統的技術要求，為了過濾效果，達到為客戶節能、省電、省水、環保的要求， 華凱環保作為水過濾解決方案供應商，我們的工程師將用技術知識，豐富的應用經驗，為您做出的方案選擇。

  您在選擇手搖刷式Y型過濾器的時候，請考慮以下幾個參數：

  1、處理流量

  2、過濾介質的化學性質

  3、過濾介質的懸浮物濃度

  4、要求的過濾精度

  5、管道的壓力、過濾精度對照表

  過濾精度對照表

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

  SH係列手搖刷式過濾器技術數據表

型號	接口口徑	L1	L2	L	D	H	排汙口	流量
	mm	mm	mm	mm	mm	mm	mm	M3/h
SH-50	50	500	710	330	159	500	25	19
SH-80	80	550	710	330	159	550	25	50
SH-100	100	670	810	430	159	670	32	80
SH-125	125	690	820	430	219	690	32	125
SH-150	150	800	950	480	275	800	32	180
SH-200	200	900	1050	560	325	900	40	320
SH-250	250	1200	1350	744	377	1200	50	490
SH-300	300	1250	1630	780	426	1250	65	710
SH-350	350	1300	1980	820	478	1300	65	970

  過濾器材質

  ■ 殼體：碳鋼、304不鏽鋼、316L不鏽鋼

  ■ 濾網：304不鏽鋼、316L不鏽鋼

  ■ 刷架：304不鏽鋼、316L不鏽鋼

  ■ 排汙閥：鑄鐵、銅、不鏽鋼

  ■ 密封圈：EPDM橡膠

  ■ 清洗刷：不鏽鋼、尼龍

  技術選型

公稱通經（DN）	DN150-DN600（1/2’’-24’’）	連接方式	法蘭、對焊、承插焊、螺紋、卡箍
殼體材質	Q235/304/316L/TA2/2205S/合金鋼	法蘭壓力	0.1-6.3MPa(150-600LB)
濾芯材質	不鏽鋼等	法蘭密封麵	FF、RF、M、FM、RJ、T、G
過濾精度	10目-500目	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定製!
