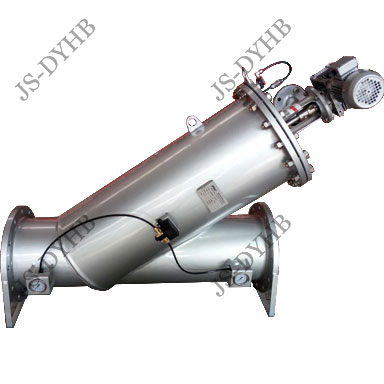

工作原理

          JSDY-SHY全自動刷式Y型自清洗過濾器主要包括：殼體、濾筒(過濾汙物)、清洗機構(包括清洗刷、刷洗濾網)、 控製器(收集並比較壓差信號，輸出控製信號)、清洗電機(接受控製信號，提供清洗機構所需動力)、電動球閥(接受控製信號，排出汙物)。

  智能型自控過濾器其內部結構為豬鬃毛刷或不鏽鋼絲刷及不鏽鋼濾網和傳動件組成。由傳動電機和電動閥自動完成清洗排汙。操作方式為自動運行(亦可手動運行)， 具有壓差和定時自動排汙雙重功能。其自動化部分采用PLC可編程控製器。

  當水流經過過濾器時，水中的機械雜質被過濾網攔截，當濾網表麵積聚的雜質增加而合壓差達到0.04MPa時。壓差開關即發出信號，同時PLC即發出指令，傳動電機啟動，排汙閥打開， 沉積在濾網中的雜質被轉動的刷子刷下，從排汙口排出。整個刷洗排汙過程無人員操作，無停機。 同時，該設備還設有定時清洗排汙和手動清洗排汙功能，出水的安全可靠。至此，HK-SH全自動Y型過濾器實現係統在不停機的情況下達到過濾效果，整個係統正常運行。

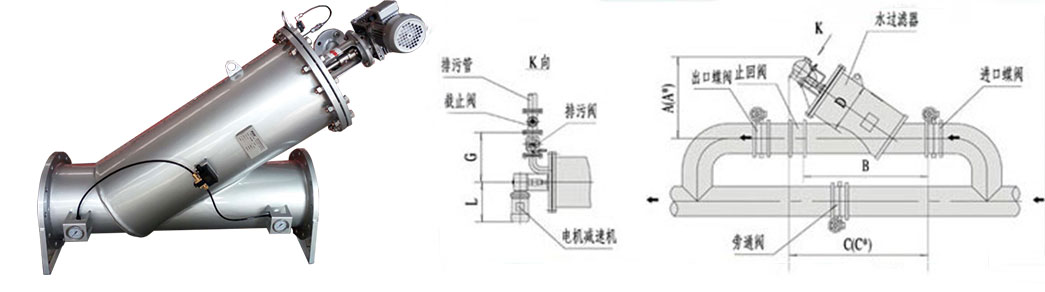

  外形尺寸

  JSDY-SHY係列：全自動Y型刷式過濾器性能特點

  單台流量：1-450M3/H，更大流量可由多個單機並聯

  小工作壓力：0.1MPa ~+

  大工作壓力：1.0MPa、1.6MPa

  工作溫度：-190℃-400℃

  過濾精度：25-3500微米

  控製方式： 壓差，時間及手動

  清洗時間：20-60秒

  清洗機構轉速：14-20RPM

  清洗壓損：0.01-0.08MPa

  控製電壓：交流220V

  工作電壓： 三相380V，50HZ

  液晶顯示界麵，人性化設計操作簡便

  控製箱選擇：西門子LOGO、 液晶多功能顯示屏、可編程控製器、485通訊

  技術參數

型號	JSDY-HS-50	JSDY-HS-80	JSDY-HS-100	JSDY-HS-150	JSDY-HS-200	JSDY-HS-250
管徑	50	80	100	150	200	250
過濾流量(m3/h)	20	50	80	150	300	450
過濾麵積(cm2)	2750	2750	2750	4150	7500	7500
排汙閥DN(mm)	25	25	25	32	50	50
一次清洗水量(L)	60	60	60	90	160	160
電機功率(KW)	0.55	0.55	0.55	0.55	0.55	0.55
重量(Kg)	50	56	71	130	260	300
過濾流量(m3/h)	150	300	450	600	900	1200
過濾麵積(cm2)	7500	7500	7500	14500	17000	22100
排汙閥DN(mm)	50	50	50	50	80	80
一次清洗水量(L)	150	150	200	200	500	500
電機功率(KW)	0.55	0.55	0.55	0.75	0.75	0.75
重量(Kg)	290	300	360	380	430	580

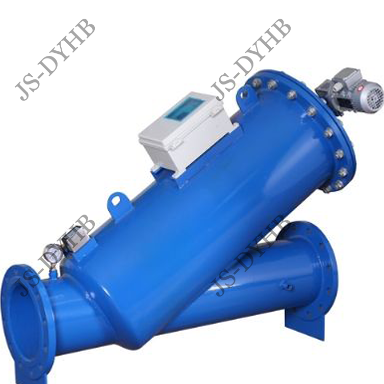

JSDY-SHY係列：

  全自動Y型刷式過濾器性能特點：

單台流量	150-1200M3/H，更大流量可由多個單機並聯	清洗時間	20-50s
小工作壓力	0.2MPa	清洗機構轉速	14-20rpm
大工作壓力	1.0MPa、1.6MPa	清洗壓損	0.01-0.08MPa
工作溫度	75度	控製電壓	交流220V
過濾精度	25-3500UM	額定電壓	三相380V，50HZ
控製方式	壓差，時間及手動	液晶顯示界麵，人性化設計操作簡便

  技術參數

型號	JSDY-HS-150	JSDY-HS-200	JSDY-HS-250	JSDY-HS-300	JSDY-HS-350	JSDY-HS-400
管徑(mm)	150	200	250	300	350	400
過濾流量(m3/h)	150	300	450	600	900	1200
過濾麵積(cm2)	7500	7500	7500	14500	17000	22100
排汙閥DN(mm)	50	50	50	50	80	80
一次清洗水量(L)	150	150	200	200	500	500
電機功率(KW)	0.55	0.55	0.55	0.75	0.75	0.75
重量(Kg)	290	300	360	380	430	580



型號	JSDY-HS-150	JSDY-HS-200	JSDY-HS-250	JSDY-HS-300	JSDY-HS-350	JSDY-HS-400
D(mm)	430	430	630	630	724	824
A(mm)	410	410	510	510	537	615
B(mm)	530	550	800	850	1100	1000
C(mm)	1500	1550	1730	1760	2270	2430
C*(mm)	2000	2100	2700	2800	3300	3400
H(mm)	760	780	1100	1150	925	1000
L(mm)	300	300	340	340	365	365
G(mm)	320	320	510	510	610	650

  技術選型

公稱直徑（DN）	DN150-DN600（1/2’’-24’’）	連接方式	法蘭、對焊、承插焊、螺紋、卡箍
殼體材質	碳鋼，不鏽鋼等	法蘭壓力	0.25-6.3MPa(150-600LB)
濾芯材質	不鏽鋼等	法蘭密封麵	FF、RF、M、FM、RJ、T、G
過濾精度	10目-500目	墊片材質	PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定製！
