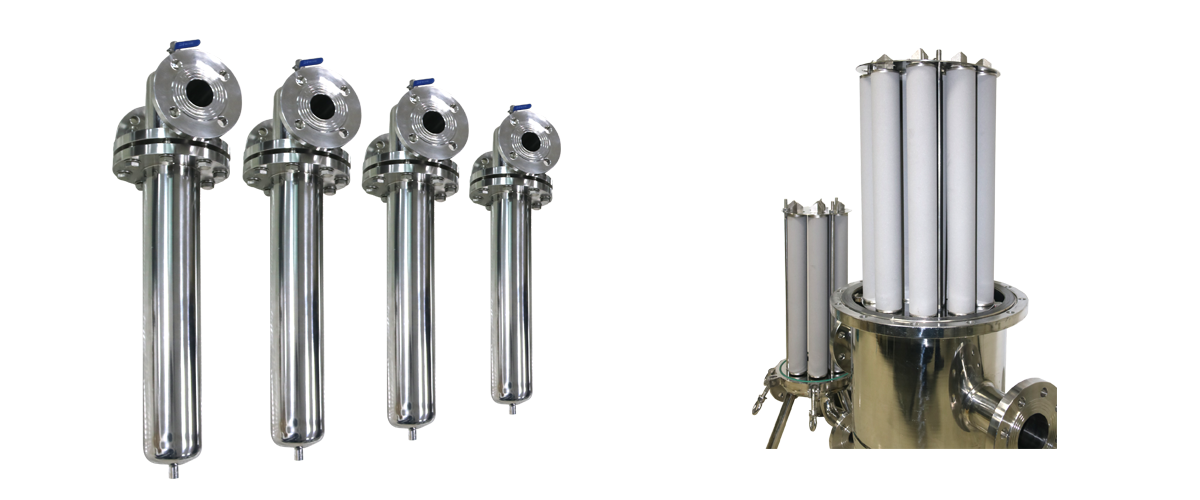

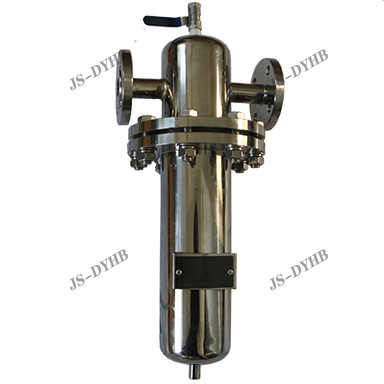

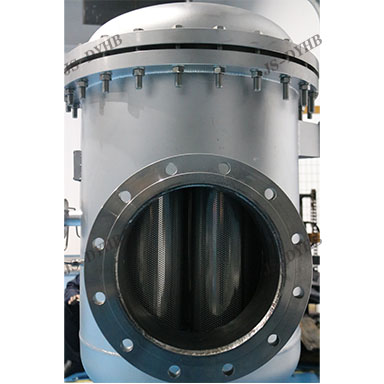

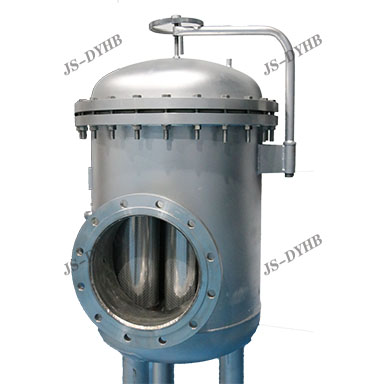

JSDY-QTG系列标准型气体过滤器外壳采用钢制外壳制造，空气流动效果优良。进出口管道在同一条直线上，拆卸上筒体即可更换滤芯，简单安全。 过滤器内部滤芯安装标准的5英寸至40英寸，数量多达200多支， 因此完全可按客户的流量选择合适的配置。过滤器还可选择不同形式的滤芯，如聚丙烯、聚四氟乙烯、不锈钢等等来满足各种不同的工况过滤要求。

  外形尺寸

  标准尺寸

过滤器型号	流量 （NM3/Min）	滤芯		进出口接管		外形尺寸
		数量	长度	D(mm)	连接形式	D	W	H	H1	H2
JSDY-QTG-01S	1	1	5’’	DN25	法兰卡箍	Ø102	222	370		250
JSDY-QTG-02S	2		10’’					510		370
JSDY-QTG-03S	4		20’’	DN40				760		610
JSDY-QTG-04S	6	3	10’’	DN50	法兰	Ø184	444	780	286	400
							344
JSDY-QTG-05S	10		20’’	DN65			444	1050	296	640
							344
JSDY-QTG-06S	15	5		DN80		Ø234	494	1070	376	653
							414
JSDY-QTG-07S	20			DN100			494	1210	391
							414
JSDY-QTG-08S	30	7				Ø274	534	1260		663
							454
JSDY-QTG-09S	40	9		DN125		Ø306	566	1330	415	685
							506
JSDY-QTG-10S	60	14				Ø356	616	1350	424	698
							556
		15				Ø406	666	1410		710
							606
JSDY-QTG-11S	80						666	1440	434
							606
		19		DN150			666		444
							606
JSDY-QTG-12S	100						666
							606
JSDY-QTG-13S	120	29				Ø506	766	1560	468	735
							726
JSDY-QTG-14S	140			DN200			766	1610	498
							726

  技术参数

  工作压力：0~25MPa

  工作温度：-45~500℃

  连接口径：DN15~DN1000

  壳体材料：碳钢、低温钢、不锈钢、合金钢、衬胶

  滤芯密封圈材料：氟橡胶、三元乙丙、丁晴橡胶等

  设计制造参考标准：《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME标准设计制造

  设备垫片材质：金属缠绕垫、四氟、三元乙丙、石墨

  过滤器配件：压力表、压差计、差压变送器、放空阀、排污阀

  过滤介质：合成气、煤气、氢气、氮气、天然气等各种复杂成分混合工业气体

  滤芯材料：聚醚砜、聚乙烯、聚四氟乙烯、不锈钢粉末、不锈钢折叠、钛棒等

  过滤精度：0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可选)

  表面处理

  碳钢表面：喷漆、防腐                    不锈钢表面：喷砂、抛光

  滤芯型号

  聚丙烯系列            聚醚砜系列            金属烧结毡系列           聚四氟系列        　金属膜系列              金属粉末烧结系列           楔形系列

  技术选型

公称通径（DN）	DN15-DN1000（1/2’’-40’’）	连接方式	法兰、对焊、承插焊、螺纹、卡箍
壳体材质	碳钢，不锈钢，钛材，合金钢等	法兰压力	0.25-6.3MPa(150-600LB)
滤芯材质	PP/PES/PTFE/304/316L/合金材质	法兰密封面	FF、RF、M、FM、RJ、T、G
过滤精度	≥0.01um	垫片材质	PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!

　　工作压力：0-25MPa

　　工作温度：-45~500℃

　　过滤器口径：DN15~DN1000

　　壳体材料：碳钢、低温钢、不锈钢、合金钢、衬胶

　　滤芯密封圈材料：氟橡胶、三元乙丙、丁晴橡胶等

　　设计标准：参考GB150压力容器、ASME标准设计制造

　　设备垫片材质：金属缠绕垫、四氟、三元乙丙、石墨

　　过滤器配件：压力表、压差计、差压变送器、放空阀、排污阀

　　过滤介质：合成气、煤气、氢气、氮气、天然气等各种复杂成分混合工业气体

　　滤芯材料：聚醚砜、聚乙烯、聚四氟乙烯、不锈钢粉末、不锈钢折叠、钛棒等

　　过滤精度：0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可选)
